Les satellites américains NOAA que l'on a vu durant mon premier projet sont un peu le point de départ de tout amateur radio satellite. Mais, il existe d'autres satellites très similaires, qui produisent de meilleures images avec plus ou moins le même matériel que pour les NOAA, ce sont les satellites russes METEOR 🇷🇺.

Les METEOR sont des satellites météorologiques soviétiques, puis russes. Depuis 1964, 70 modèles ont été lancés. Pour cet article, on va s'intéresser uniquement au dernier, ceux de la série METEOR-M dont voici l'historique :

Comme leurs homologues NOAA, la série de satellites METEOR-M se situe à une altitude d'environ 800km et possèdent une orbite polaire et plus précisément héliosynchrone. Ainsi, ils font constamment face au Soleil 🌞. Plus d'infos sur les types d'orbites juste ici.

L'orbite héliosynchrone va leur permettre de passer par les mêmes endroits à la même heure solaire 2 fois par jour. La principale différence avec les NOAA est leur mode de transmission qui se nomme LRPT. Pour les NOAA, c'était le mode APT. Pour cet article, 2 METEOR-M vont nous intéresser :

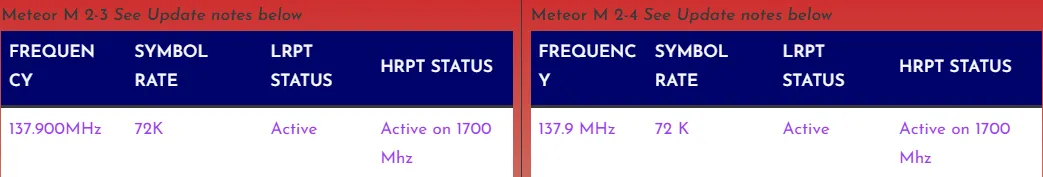

À noter que le METEOR M2-4 est toujours en phase de test. Du coup, sa fréquence varie des fois entre 137.1 et 137.9MHz et pareil pour le débit de symbole qui varie entre 72 et 80Kbit/s. Pour vérifier, on peut utiliser ce site qui permet de savoir l'état actuel du satellite. Voici l'état actuel le 02/09/2024 :

Côté antenne, j'utilise une QFH pour les 137MHz. Elle possède une polarisation circulaire gauche ce qui est parfait pour les METEOR puisqu'ils émettent avec une polarisation circulaire droite. Pour la réception, on va utiliser [SatDump]https://www.satdump.org/download/). Je ne vais pas rentrer dans tous les détails de configuration, j'ai déjà fait un cours sur SatDump ici :) D'abord, à l'aide de la section Tracking de SatDump ou en utilisant un site web, on va check quand est-ce que le satellite va passer. Cette section nous permet aussi de savoir "où en est" le satellite nottament en observant son élevation.

Dans la section Device, on sélectionne notre récepteur SDR, dans mon cas un SDRPlay RSP1B puis on lance l'enregistrement en cliquant sur Start. Je vous conseil de régler le FFT Max et le FFT Min dans la section FFT pour bien faire ressortir le signal. De manière général, régler d'abord le FFT Min histoire que le bruit soit à peine visible puis pour le FFT Max, mettez la valeur du FFT Min + 30.

Dans la section Processing, on sélectionne METEOR M2-x LRPT 72k. On sélectionne Primary pour 137.900MHz et Backup pour 137.100MHz. Le décodage se lance en cliquant à nouveau sur Start. Si tout est bien réglé, vous devriez voir le signal envoyé par METEOR M2-4 🛰️ ! Et pour s'assurer que le décodage se déroule bien, en bas, on peut regarder de un le SNR qui idéalement devrait être à 10 minimum mais tant qu'il est >2, vous devirez quand même avoir quelque chose. Et de deux, la partie en bas à droite Viterbi où si tout est vert, c'est que c'est bon. 😄

⚠️ Une fois le satellite passé, on clique depuis la section Processing sur le bouton Stop et uniquement après, on peut arrêter l'écoute avec le bouton Stop de la section Device. Attention de ne pas inverser cet ordre car ça risque de perdre l'enregistrement que vous venez de faire.

L'écoute étant terminée, on attend quelques instants que SatDump est bien finit de tout décoder et on peut décaler sur l'onglet Viewer pour voir nos images et appliquer du post-traitement.

On peut ainsi jouer avec les différents réglages pour obtenir des images en fausse couleur ou en infrarouge :

La qualité de l'image est vraiment pas mal par rapport au NOAA. À vous de jouer à présent !
